Voici les dimensions d’un abri vélo à connaître avant de lancer un projet : hauteur, profondeur, surface par vélo, plans types et méthode d’implantation avant devis ou dépôt en mairie.
Cette page donne les repères de conception pour un abri de 6, 16 ou 53 places, puis renvoie vers les règles d’espacement détaillées pour éviter de mélanger deux sujets SEO proches.
À retenir en 30 secondes
- Arceau en U inversé (le plus courant) : entraxe cible 82 cm, avec 2 vélos par arceau si accès des 2 côtés.
- Règle clé : on dimensionne l’intérieur de l’abri (supports + allées + accès), pas seulement l’enveloppe extérieure.
- Hauteur libre : viser 2,20 m quand c’est possible, avec au moins 2,00 m de passage libre.
- Allée de manœuvre : 1,80 m pour un rangement perpendiculaire confortable.
- Surface utile : compter au minimum 1,5 m² par place, hors allées et dégagements.
- Double étage : utile pour densifier, mais à réserver aux sites avec besoin fort et bonne ergonomie.

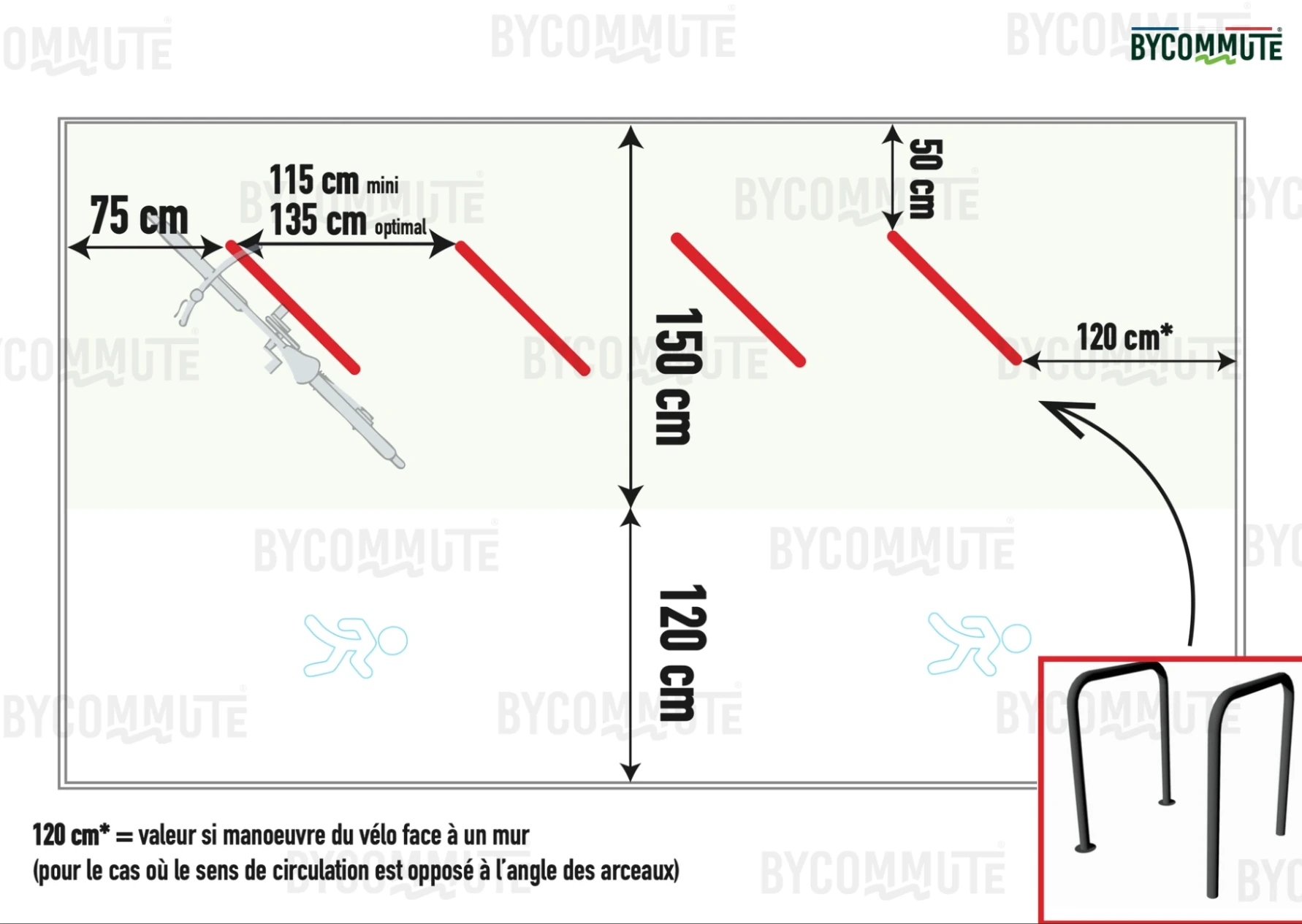

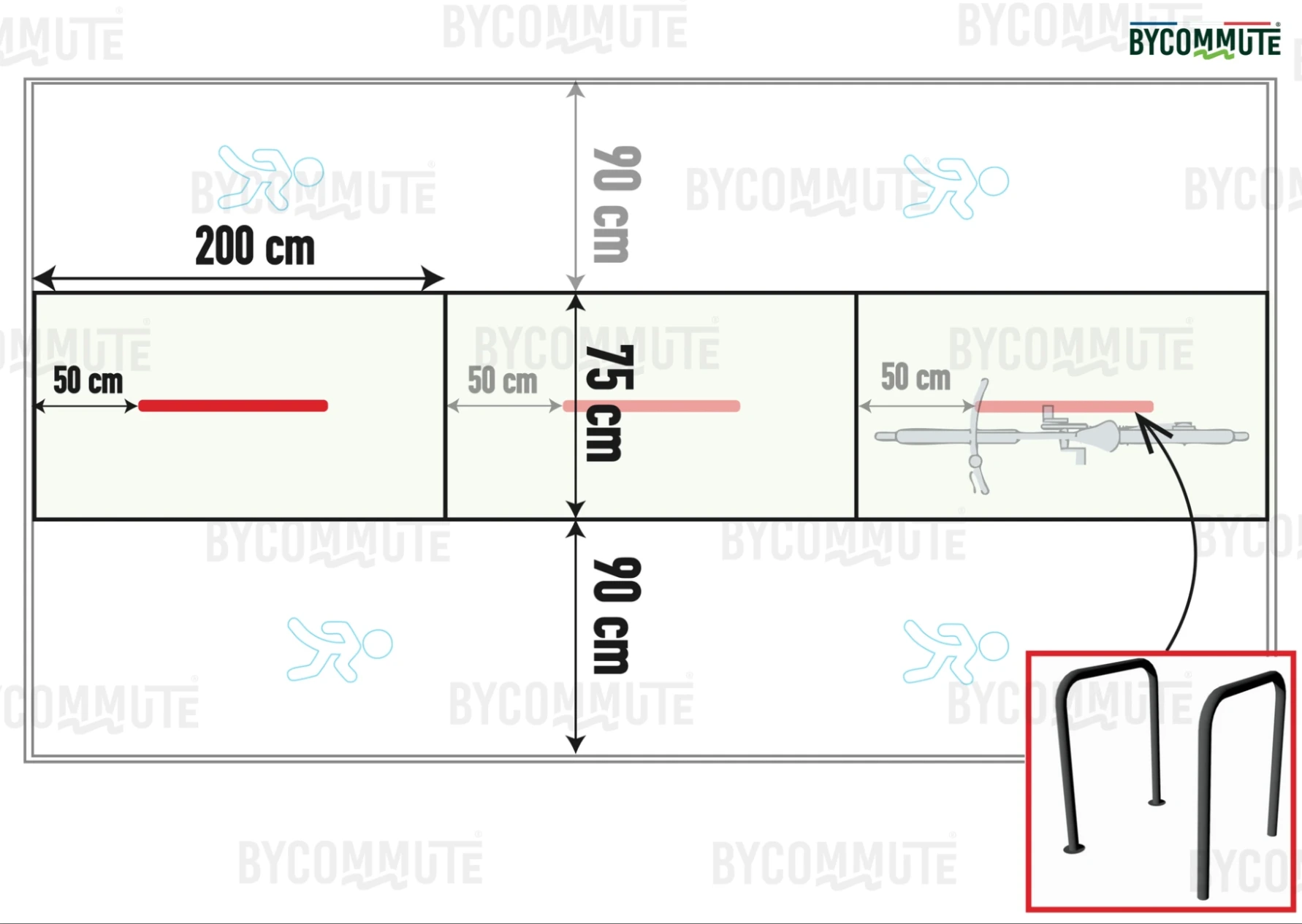

Cette page traite les dimensions de l’abri et ses plans d’implantation. Pour le détail des entraxes, des dispositions en bataille, en épi ou en créneau, consultez aussi notre guide dédié aux règles d’espacement et d’aménagement d’un espace vélos.
Dimensions standards d’un abri vélo
Les dimensions ci-dessous sont des repères de conception pour un abri vélo extérieur avec rangement au sol. Elles doivent être ajustées selon le modèle d’abri, le type de support, la pente, les obstacles, les portes et le PLU.
| Capacité visée | Implantation type | Dimensions intérieures utiles | Hauteur libre cible | Surface à anticiper |
|---|---|---|---|---|
| 6 vélos | 3 arceaux en U, 1 rangée + allée | Environ 5,0 x 3,8 m | 2,20 m conseillé | Minimum 9 m² utiles pour les places, hors dégagements |
| 10 vélos | 5 arceaux en U, 1 rangée + allée | Environ 6,8 x 3,8 m | 2,20 m conseillé | Minimum 15 m² utiles pour les places, hors dégagements |
| 16 vélos | 8 arceaux, 2 rangées face à face | Environ 5,2 x 6,2 m | 2,20 m conseillé | Minimum 24 m² utiles pour les places, hors dégagements |
| 20 vélos | 10 arceaux, 2 rangées face à face | Environ 6,8 x 6,2 m | 2,20 m conseillé | Minimum 30 m² utiles pour les places, hors dégagements |
Repères issus des dimensions d’usage courantes : vélo adulte 1,80 à 2,00 m, allée de 1,80 m en rangement perpendiculaire, surface minimale de 1,5 m² par place hors dégagements. Pour un projet entreprise, voir aussi dimensionner un parking vélo d’entreprise.
Schéma coté : profondeur et allée d’un abri vélo
Espacement des supports selon le type de stationnement
| Type | Schéma d’implantation | Règle d’espacement | Capacité / densité | Quand l’utiliser |
|---|---|---|---|---|

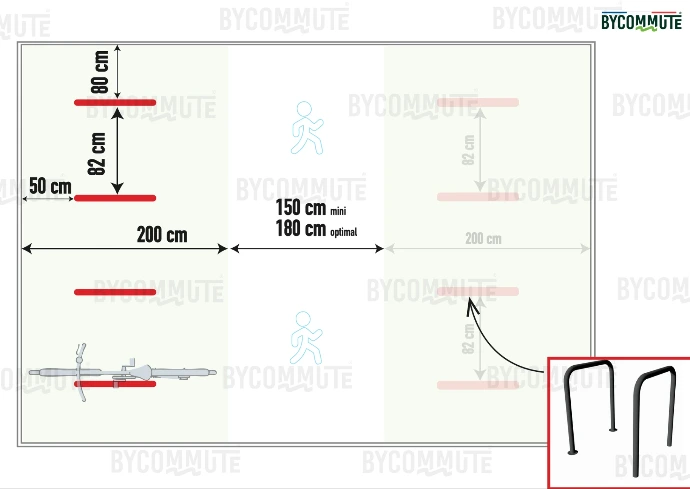

| Arceau en U inversé |
|
82 cm entre arceaux (entraxe) Hypothèse : arceaux accessibles des 2 côtés |
2 vélos / arceau Excellent compromis confort / sécurité |
Cas standard entreprise, collectivité, école |

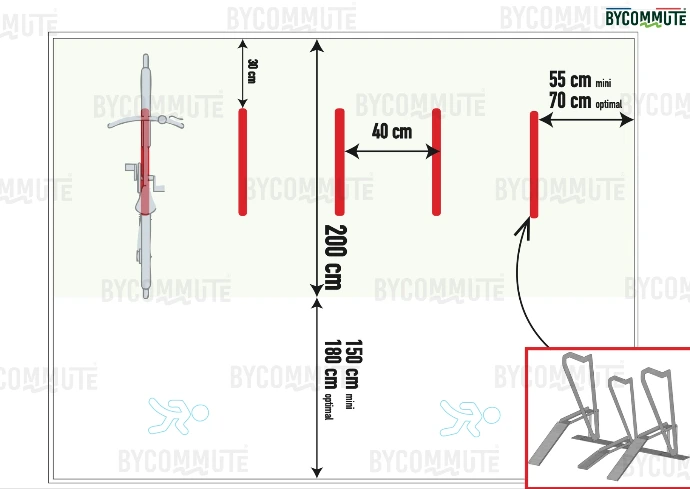

| Supports décalés (haut/bas) |
|
50 à 60 cm avec décalage effectif | Densification modérée sans basculer en double étage | Quand la place manque mais qu’on veut garder une bonne ergonomie |

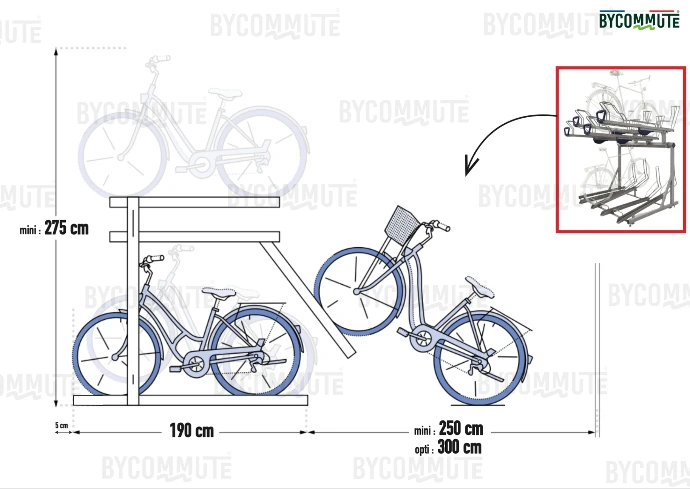

| Double étage |
|
Rails souvent autour de 40 cm + allées adaptées | Très forte densité, mais plus exigeant à l’usage | Gares, campus, sites à très forte capacité |
Plans types d’abri vélo prêts à adapter
Ces 3 plans donnent des bases d’implantation pour comparer rapidement une petite capacité, une configuration entreprise et un projet de forte fréquentation. Les cotes restent à valider avec le modèle d’abri, le système de stationnement et les contraintes du site.
Plan 6 places
- Implantation : 1 rangée + allée
- Emprise indicative : 5,0 x 3,8 m
- Usage : petit site
Plan 16 places
- Implantation : 2 rangées face à face
- Usage : entreprise / ERP
Plan 53 places
- Implantation : modules double étage
- Emprise indicative : 6 x 6,2 m
- Usage : forte fréquentation
Comment dimensionner un abri vélo : méthode simple
1) Mesurez l’emprise
Longueur x largeur utiles, puis repérez les obstacles, pentes, portes et limites de propriété.
2) Choisissez le type
U à 82 cm, décalé 50-60 cm, ou double étage selon objectif de densité.
3) Vérifiez les accès
Allée, portes, ressauts, rayon de braquage, cheminement réel.
4) Gardez une réserve
Ajoutez 15 à 20 % pour absorber la croissance d’usage (VAE/cargos).
Implantation : les points à vérifier avant de figer le plan
1) Emprise et autorisation
En pratique, un abri dépassant 5 m² d’emprise peut déclencher une déclaration préalable, et les grands projets peuvent basculer en permis. Vérifiez toujours le contexte local avant travaux.
2) PLU, limites et aspect
Le PLU peut imposer des règles de recul, hauteur, matériaux, teinte ou intégration paysagère. Commencez par consulter le PLU de votre ville.
3) Sol et ancrage
L’implantation doit prévoir un support stable, l’évacuation des eaux, les accès chantier et l’ancrage au sol. Pour les démarches, consultez le guide déclaration préalable et permis.
Cette section donne des repères pratiques, pas un avis juridique. Le bon seuil dépend de l’emprise, du secteur, du PLU et parfois des contraintes ABF.
Outil rapide : estimer la capacité d’un abri vélo
Entrez votre emprise et choisissez le type d’équipement. Vous obtenez une estimation immédiatement.
Checklist implantation abri vélo (avant validation)
- L’abri est-il proche et lisible depuis l’entrée du site ?
- L’allée principale fait-elle au moins 1,80 m sur les zones de manœuvre ?
- La capacité annoncée reste-t-elle réaliste avec les usages (VAE, cargos, pics d’arrivée) ?
- Les arceaux en U sont-ils accessibles des 2 côtés si vous comptez 2 vélos par arceau ?
- Les accès (porte, pente, ressaut) sont-ils compatibles avec un usage quotidien ?
- Le PLU, les distances aux limites, la hauteur et l’aspect extérieur ont-ils été vérifiés ?
Sources et repères utilisés
Les valeurs de cette page sont des repères de conception. Elles s’appuient notamment sur le guide ministériel “Stationnement des vélos dans les constructions”, le cahier des charges technique local vélos de la FUB / Alvéole, et les seuils d’urbanisme publiés par Service-Public.fr pour les abris, carports et pergolas.
Pour passer d’un repère général à un projet réellement chiffrable, il faut ensuite croiser ces règles avec le modèle d’abri, les contraintes de votre site et votre objectif de capacité.
FAQ dimensions et plans d’abri vélo
Quelle surface prévoir pour 10 vélos ?
Prévoyez au minimum 15 m² utiles pour les 10 places elles-mêmes, puis ajoutez les allées, accès et dégagements. Avec des arceaux en U et une allée confortable, une emprise proche de 6,8 x 3,8 m donne une base réaliste à adapter au site.
Quelle hauteur pour un abri vélo ?
Visez 2,20 m de hauteur libre quand c’est possible. Le minimum de circulation couramment retenu est de 2,00 m libre de tout obstacle, mais une hauteur supérieure améliore l’usage, l’éclairage et le confort des vélos équipés.
Quelle profondeur pour un abri vélo ?
Pour une rangée au sol, comptez environ 2,00 à 2,20 m de profondeur de stationnement, puis une allée de manœuvre. Pour deux rangées face à face avec allée centrale, la profondeur utile tourne souvent autour de 6,20 m.
Faut-il un permis de construire pour un abri vélo ?
Cela dépend de l’emprise, du PLU et du contexte du site. À titre de repère, les abris de plus de 5 m² peuvent nécessiter une déclaration préalable, et les projets plus importants peuvent nécessiter un permis. Vérifiez toujours avec la mairie avant travaux.
Pourquoi 82 cm pour les arceaux en U ?
C’est une valeur de référence terrain qui permet une meilleure cohabitation des guidons et un usage plus fluide.
Peut-on vraiment mettre 2 vélos par arceau en U ?
Oui, si l’arceau est accessible des deux côtés. Si un côté est bloqué, la capacité théorique doit être corrigée.
Quand passer au double étage ?
Quand l’emprise est contrainte et que l’objectif de capacité est élevé, avec un vrai besoin de densification.
Quelle différence avec les règles d’aménagement d’un espace vélos ?
Cette page répond à l’intention “dimensions d’un abri vélo” : longueur, largeur, hauteur, surface et implantation. Les règles fines d’espacement entre supports sont détaillées dans le guide dédié à l’aménagement d’un espace vélos.
